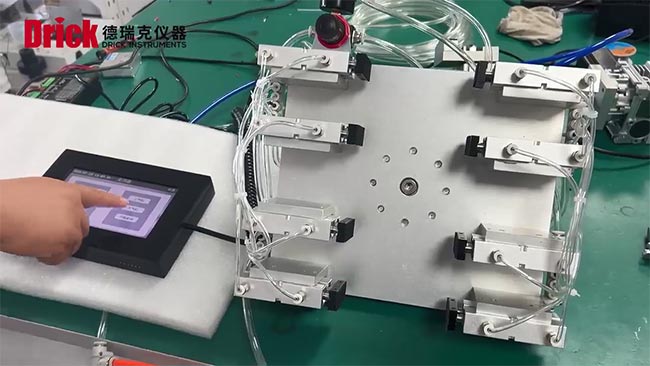

下假肢扭轉試驗機夾具是用于固定下肢假肢，以便進行扭轉性能測試的裝置，以下是一些常見的類型及其特點：
1、通用型夾具
結構特點：通常由兩個相對的夾塊組成，夾塊表面帶有防滑紋路或橡膠墊，以增加摩擦力，確保假肢在測試過程中不會滑動。夾塊通過螺桿、螺母或液壓裝置等驅動機構實現開合，從而調節夾緊力度和適應不同尺寸的假肢。
適用范圍：適用于各種形狀和尺寸的下肢假肢，尤其是外形較為常規、沒有特殊結構的假肢。例如，傳統的小腿假肢和大腿假肢，只要其直徑或周長在夾具的調節范圍內，都可以使用通用型夾具進行固定。
典型產品：一些試驗機廠商提供的標準系列通用夾具。
2、旋轉夾具
結構特點：主要由可旋轉的夾具座和定位轉軸組成。夾具座通常具有一定的形狀和尺寸，能夠容納和固定假肢，定位轉軸則從夾具支撐臂兩端同時擰入并與夾具座活動連接，使夾具座可以繞定位轉軸旋轉。
適用范圍：適用于需要測量假肢轉動慣量或研究假肢在不同旋轉角度下扭轉性能的測試。通過旋轉夾具，可以模擬假肢在實際使用中的各種旋轉動作，從而更全面地評估假肢的性能。
典型產品：在一些專門用于假肢轉動慣量測定的裝置中。
3、多方位固定夾具
結構特點：一般包括底盤、調節機構、伺服電機、轉桿、傳動軸、移動板和連接板等部件。通過伺服電機的驅動，可以實現夾具的轉動和翻轉，從而能夠?qū)潭ǖ募僦M(jìn)行多方位的調整和觀察。調節機構則用于對不同規格的假肢進行固定，保證夾塊對假肢夾持的穩定性。
適用范圍：適用于需要對假肢進行多角度測試和觀察的情況，例如在假肢的設計、研發和質量檢測過程中，工作人員可以通過多方位固定夾具將假肢調整到不同的角度和位置，以便更全面地評估假肢的外觀、結構和性能。
4、針對特定部位的夾具
結構特點：針對下肢假肢的不同部位，如大腿、小腿、腳踝等設計的專用夾具。例如，用于固定小腿假肢的夾具可能會根據小腿的形狀和尺寸進行設計，通常采用環抱式或卡套式結構，能夠準確地固定小腿假肢，同時避免對假肢造成損傷。用于固定大腿假肢的夾具則可能會更加注重對大腿根部的支撐和固定，采用更堅固的材料和結構，以承受更大的扭矩和力量。
適用范圍：專門用于測試下肢假肢特定部位的扭轉性能，能夠更精確地模擬假肢在該部位的實際受力情況，為假肢的設計和改進提供更準確的數據支持。
典型產品：一些專業的假肢生產廠家或科研機構會根據自身需求定制針對特定部位的夾具。
5、組合式夾具
下假肢扭轉試驗機夾具結構特點：由多個不同功能的夾具部件組合而成，可以根據測試需求進行靈活組裝和調整。例如，可能包括一個通用型的主體夾具，再搭配一些可更換的附件，如不同形狀的夾塊、延長桿、轉接件等，通過這些附件的組合，可以適應各種特殊形狀和結構的下肢假肢。
適用范圍：適用于測試各種復雜形狀和特殊結構的下肢假肢，以及需要進行多種不同類型測試的情況。通過組合式夾具的靈活組裝，可以滿足不同測試項目的要求，提高了夾具的通用性和適應性。
典型產品：某些高端的扭轉試驗機廠商會提供組合式夾具系統。
